MEZANINES INDUSTRIALES INVESA

Ubicacion: Medellín, Colombia

Área construida: 2.000 m² (2 mezanines de 1.000 m²)
Sistema estructural: Estructura metálica pernada
Tecnología: Autodesk Revit® | BIM

‍

VIGA-TEC desarrolló el diseño, fabricación e instalación de dos mezanines industriales de 1.000 m² cada uno, construidos sobre una estructura de concreto existente, sin interrumpir la operación de la planta.

Debido a que toda la estructura debía anclarse mediante un sistema pernado, el principal reto consistía en garantizar una instalación con absoluta precisión, evitando afectar el acero de refuerzo de las vigas existentes.

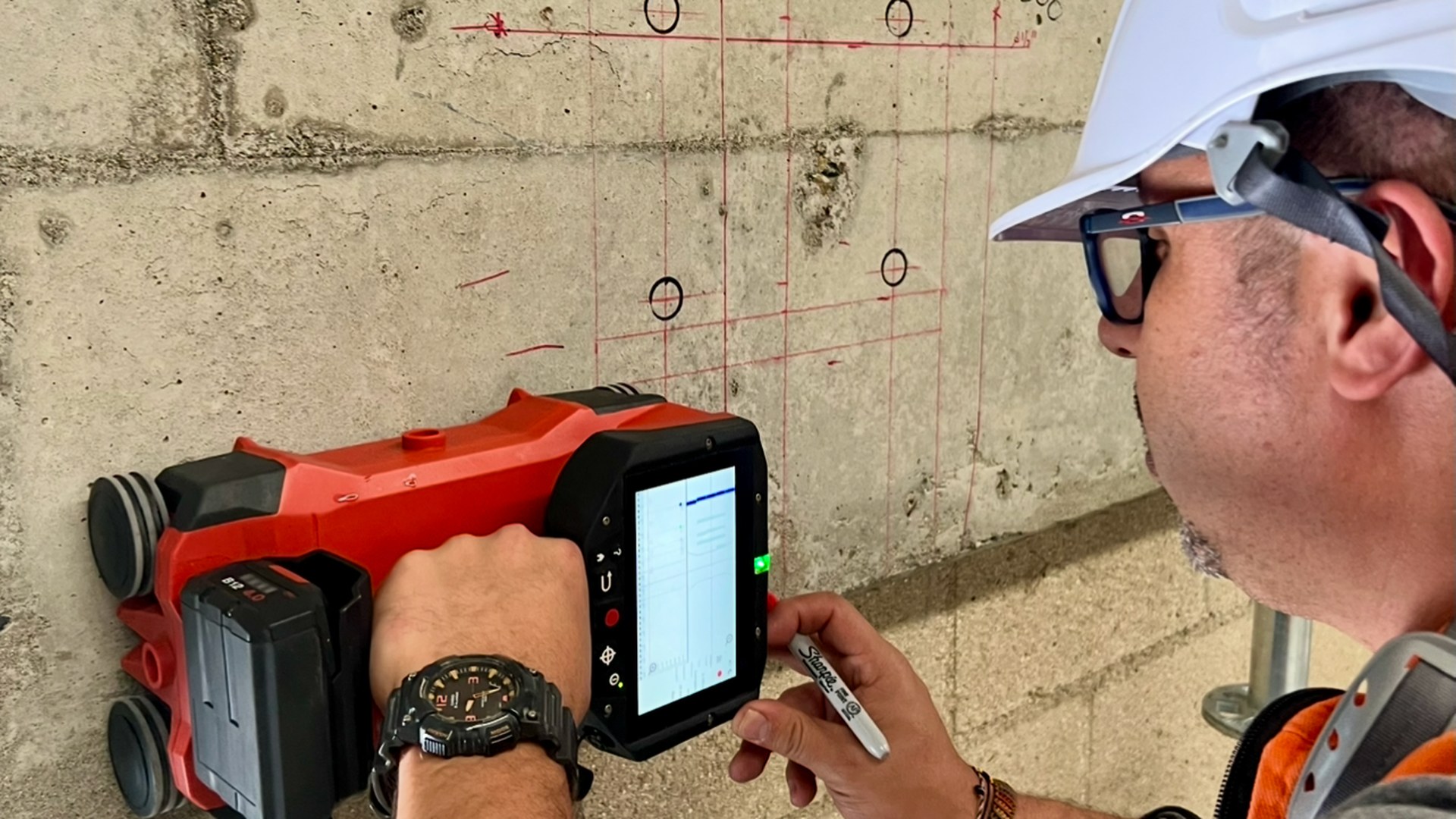

Para lograrlo, se realizó un escaneo de armaduras (Ferroscan) que permitió localizar el refuerzo interno del concreto y definir con exactitud la posición de cada anclaje. Esta información fue integrada al modelo BIM desarrollado en Autodesk Revit, asegurando un montaje preciso y libre de interferencias.

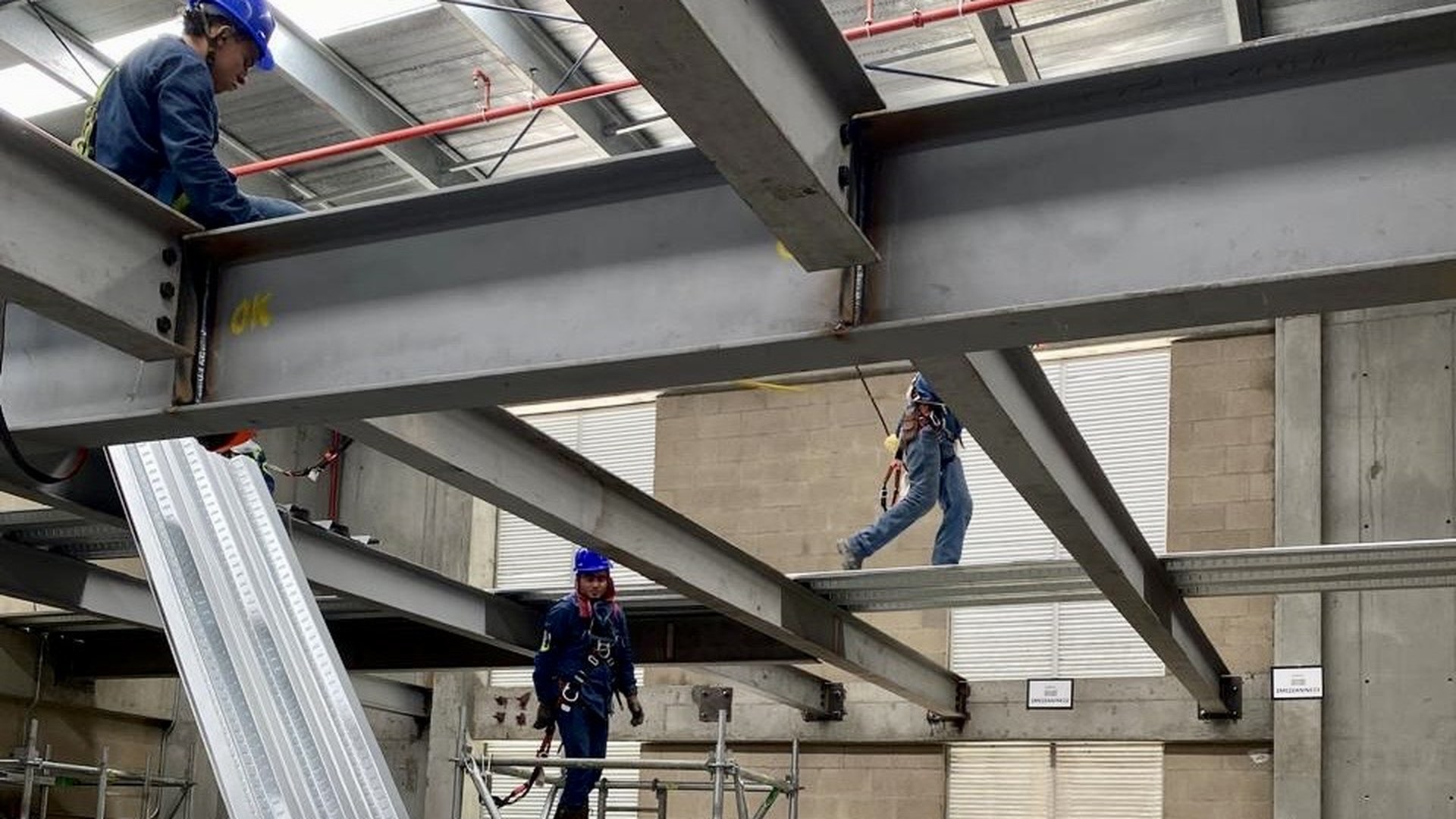

La solución estructural incluyó vigas principales y secundarias en perfiles IPE, complementadas con sistema Steel Deck, sobre el cual VIGA-TEC ejecutó también toda la obra civil, incluyendo instalación de malla electrosoldada y fundición de la losa de concreto.

Gracias a la optimización estructural desarrollada por nuestro equipo, se alcanzó una densidad aproximada de 25 kg/m², obteniendo una solución altamente eficiente, rápida de instalar y con un mínimo impacto sobre la operación del cliente.

‍

Resultados

• 2.000 m² de mezanines industriales.
• Modelado y coordinación mediante Autodesk Revit® y metodología BIM.
• Escaneo Ferroscan para ubicación precisa del acero de refuerzo.
• Sistema completamente pernado, sin afectar la estructura existente.
• Montaje ejecutado sin detener la operación de la planta.
• Densidad estructural optimizada de 25 kg/m².
• Diseño, fabricación, montaje y obra civil ejecutados por VIGA-TEC.

‍
